縫紉機螺紋量規適用于檢驗QB/T2254-2010(縫紉機專用螺紋)所規定的內外螺紋所用的螺紋量規。這種螺紋量規參考JB/T10865-2008（統一螺紋量規）設計與計算。

縫紉機螺紋塞規通端給出 磨損裕度（內移一個塞規公差值）采用固定式螺紋環規。并相應配置校對螺紋塞規TT,TZ,TS,.ZT,ZZ和ZS。為了避免通端螺紋中徑公差，止端螺紋環規公差帶按外螺紋中徑最小極限對稱分布。內外螺紋中徑極限尺寸按縫紉機專用螺紋規定執行。

螺紋量規可用合金工具鋼、碳素鋼及其它耐磨材料制造，鋼制量規測量面的硬度不低于HRC58，對于公稱直徑1/16-3/32in螺紋塞規量面硬度53-60HRC..應進行穩定性處理。

表面粗糙度Ra應不大于：牙側表面：0.2um  通端塞規，校對塞規大徑和通端環規小徑0.4um. 止端塞規大徑和止端規規小徑：0.8um.

檢驗工件內螺紋1 2 3級的通端螺紋塞規直徑和偏差完全相同。因此，通端螺紋塞規不可標公差代號。當然也可把標有上述某一公差代號的通規，用于檢驗上述其余代號的工件內螺紋。

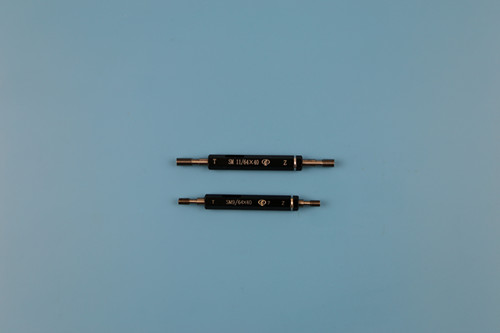

縫紉機螺紋塞規規格如下：SM1/16  SM5/16   SM3/32  SM1/8  SM9/64  SM5/32    SM11/64   SM9/64  SM3/16  SM1/4  SM17/64   SM9/32  SM5/16  SM3/8  SM7/16  SM1/2  SM5/8   SM3/16

縫紉機螺紋環規規格如下：SM1/16  SM5/16   SM3/32  SM1/8  SM9/64  SM5/32    SM11/64   SM9/64  SM3/16  SM1/4  SM17/64   SM9/32  SM5/16  SM3/8  SM7/16  SM1/2  SM5/8   SM3/16
